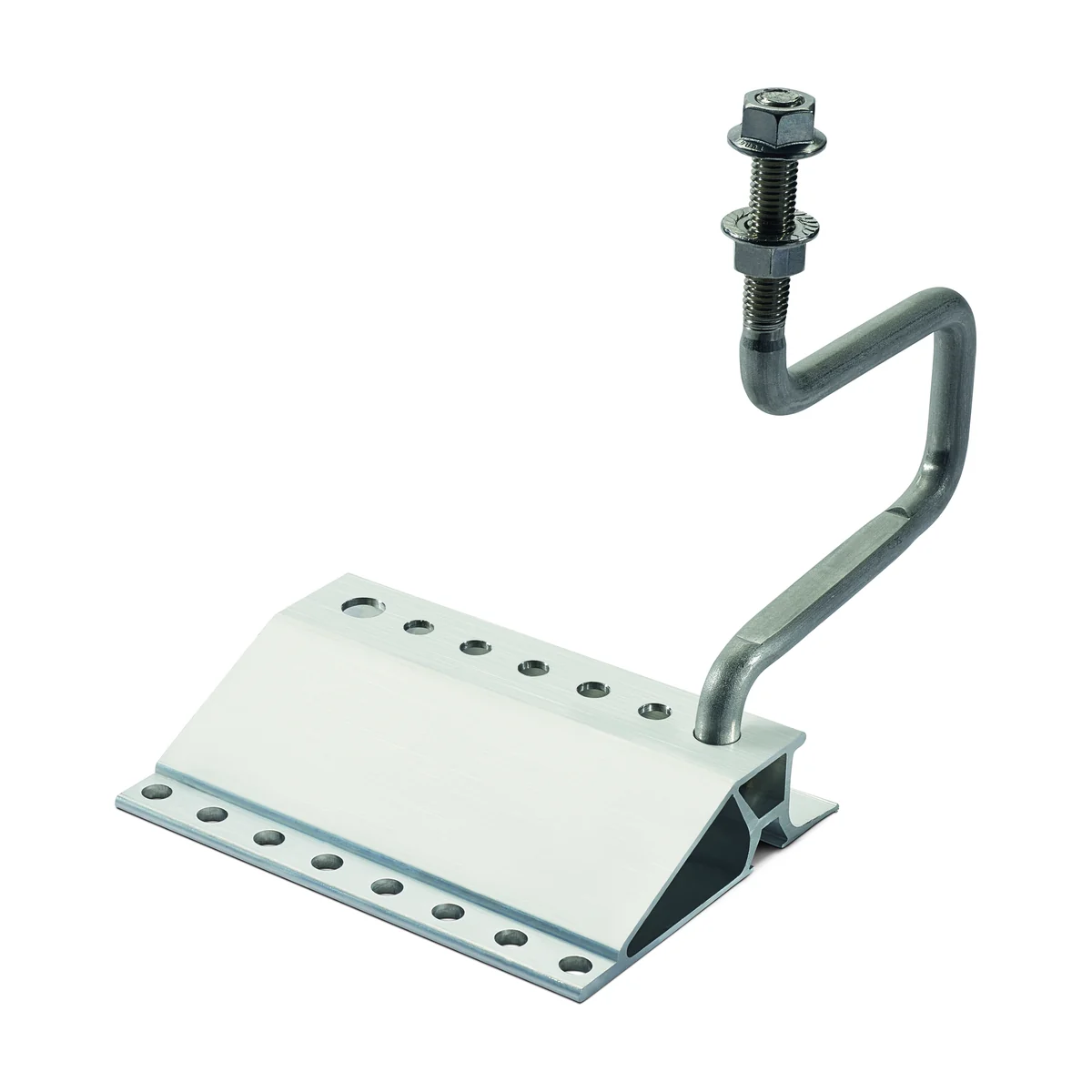

Krovna kuka ZD 30 M12 za crijep – standardna novotegra kuka top-fix sustava: aluminijska osnovna ploča (155 mm) i masivna nehrđajuća kuka koja se vijča u ploču. Trostruko podesiva: fino visinsko podešavanje kuke na osnovnoj ploči, kontinuirano podešavanje šine do 35 mm i velik prepust ploče na rogu.
Za montažu C-šina kao vertikalnih i horizontalnih šina; spoj kuka–ploča za letve 24–30 mm; preklop crijepa 80 mm, ovisno o crijepu do cca 95 mm. Uski oblik kuke – minimalna obrada crijepa; centrični unos opterećenja bez loma crijepa. Materijal: aluminij / nehrđajući čelik A2.
Tehnički podaci
| Sustav | novotegra sustav za kosi krov (crijep) – stezni sustav top-fix s C-šinom |
|---|---|
| Vrsta krova | kosi krov – crijep (glineni, betonski) |
| Materijal | aluminij / nehrđajući čelik A2 |
| Kompatibilno s | C-šina 47-2 (vertikalne i horizontalne); letva 24–30 mm |
| Sadržaj seta | 1× Bottom plate 30 L=155 mm (03-000052); 1× Roofhook M12 201/131 sa sigurnosnom prirubnicom (03-000290) |
| Dimenzije (a / b / c) | 155 mm / 126 mm / 43–49 mm |
| Navoj | M12 |
| Podešavanje | šina–kuka do 35 mm; preklop crijepa do cca 95 mm |
| Jamstvo | 12 godina (jamstvo proizvođača novotegra GmbH na komponente montažnog sustava, uvjeti: stanje lipanj 2023) |
Podaci: katalog novotegra 2024/2025 (str. 16). Tehničke podatke provjerite u aktualnom tehničkom listu prije projektiranja.
